تست و کنترل کیفی برد الکترونیکی

اولین بحثی که در تولید یک برد مطرح می‌شود، توانایی آن برای داشتن عملکردی صحیح براساس دستورالعمل و نیاز مشتریان، پارامترها و الزامات یک پروژه است که دست‌یابی به آن، علاوه بر داشتن یک طراحی بی‌نقص و حرفه‌ای، از طریق تست و کنترل کیفی برد الکترونیکی صورت می‌پذیرد. واحد آزمایش و کنترل کیفیت شرکت گسترش فراسو با اجرای انواع آزمایشات و تست های سختگیرانه براساس استانداردهای ملی، فرایند ارزیابی و تست بردهای مشتریان را انجام داده و از عملکرد صحیح بردهای شما تولید کنندگان گرامی مطمئن خواهد شد.

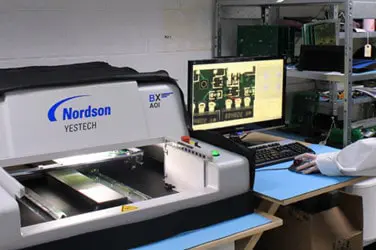

در این تست با بررسی ظاهری برد، می‌توان برخی از عیوب و نواقص آن را در مراحل اولیه تولید شناسایی کرد. این کار با استفاده از دستگاه های تست برد AOI و تهیه عکس‌های گوناگون از زوایای مختلف و با میزان نور مختلف انجام می‌شود. پس از تهیه‌ی تصاویر، نرم افزار این دستگاه فرایند بررسی مدار و مقایسه ی آن با طراحی ایده آل برد موردنظر را انجام خواهد داد و به تشخیص ایراداتی متعددی از جمله خراش، بریدگی، لحیم اضافی، ابعاد اشتباه، فاصله‌ی نامناسب قطعات و … می‌پردازد. این روش یکی از روش‌های ضروری تست PCB می‌باشد، اما باید توجه داشت که به دلیل محدود بودن به بررسی ظاهری، قادر به بررسی و تایید صحت اتصالات و عملکرد مدار نمی‌باشد. به‌منظور آزمایش و بررسی این گونه موارد، تست‌های پیچیده‌تری نیاز است.

با وجود اینکه تمامی بردهای الکترونیکی نیازمند تست های محیطی نیستند، اما نمی‌توان از اهمیت آن‌ها در روند کنترل کیفی برد الکترونیکی چشم‌پوشی کرد. زیرا اجرای این تست برای بردهایی که قرار است در شرایط آب و هوایی ویژه مانند محیط‌هایی با رطوبت بالا کار کنند، یک پیش نیاز ضروری به حساب می‌آید. هدف از این تست فراهم کردن شرایط محیط، بررسی عملکرد برد در این شرایط و اطمینان از صحت کارکرد آن مطابق با دستورالعمل است. این تست که براساس استانداردهای گوناگونی مانند IEC 60068 انجام می‌شود، شامل دو تست رطوب و دما می‌شود.

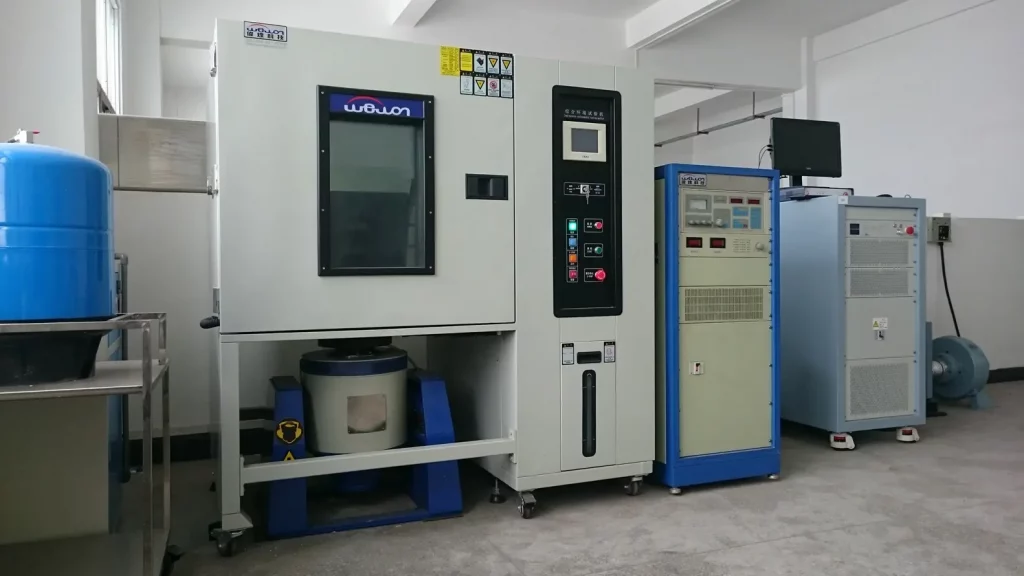

برای اجرای تست رطوبت معمولا بردها درون یک اتاقک یا چمبر مخصوص با رطوبت کنترل شده قرار داده می‌شوند. وزن برد قبل از قراردادن در چمبر و بعد از خروج از آن اندازه‌گیری می‌شود و هر تغییری در آن نشانه ای از جذب رطوب توسط برد است. علاوه بر این موضوع، عدم زنگ‌زدگی برد نیز بررسی می‌شود.

برای اجرای تست گرما، برد در دمای کاری که قرار است در آن عمل کند، قرار داده می‌شود. با تغییر دما، و بررسی تاثیر انبساط و انقباض بر برد، مقاومت آن اندازه‌گیری می‌شود. نمونه ای دیگری از تست دما، شوک حرارتی و سرمایی است. در این تست، برد به صورت پیوسته در معرض دمای گرم و سرد بسیار بالا قرار می‌گیرد. در دمای گرم بخش های مختلف برد، منبسط و در دمای سرد، منقبض می‌شوند. در زمان انبساط فشار زیادی بر کانکتورها و پدها وارد می‌شود. به همین دلیل نقاط ضعف مکانیکی برد، به راحتی قابل تشخیص و قابل رفع خواهد بود. با این تست، به راحتی می‌توان از ایجاد ارور در محصول نهایی و به بار آوردن هزینه های گزاف جلوگیری کرد.
